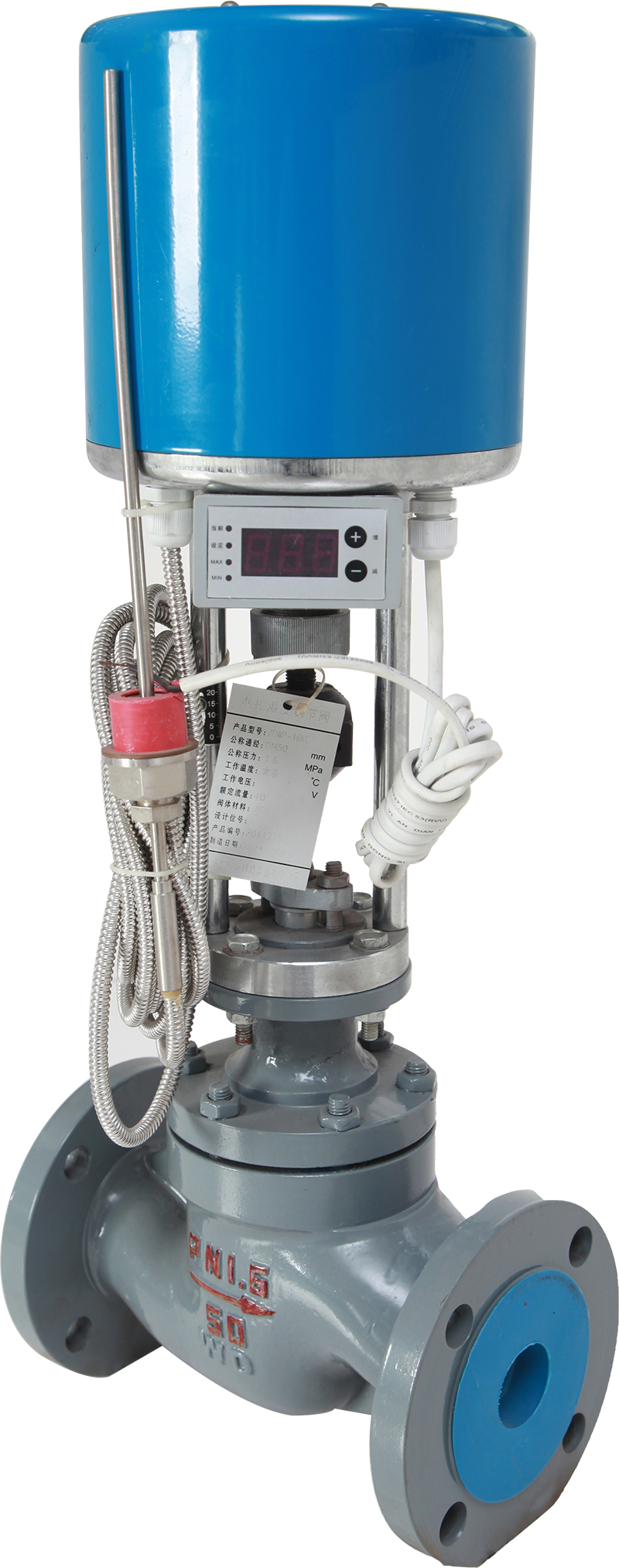

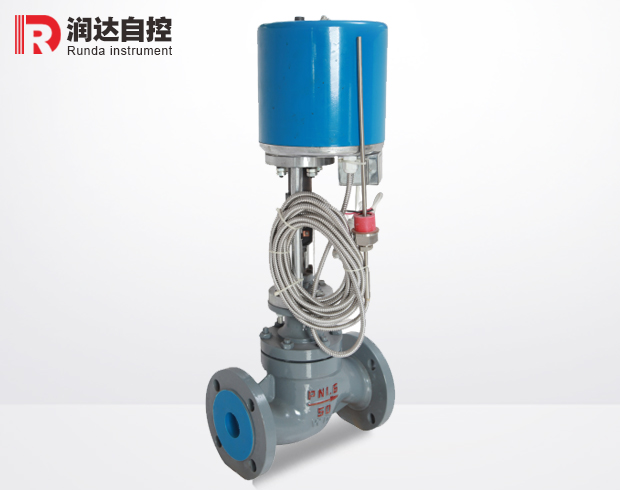

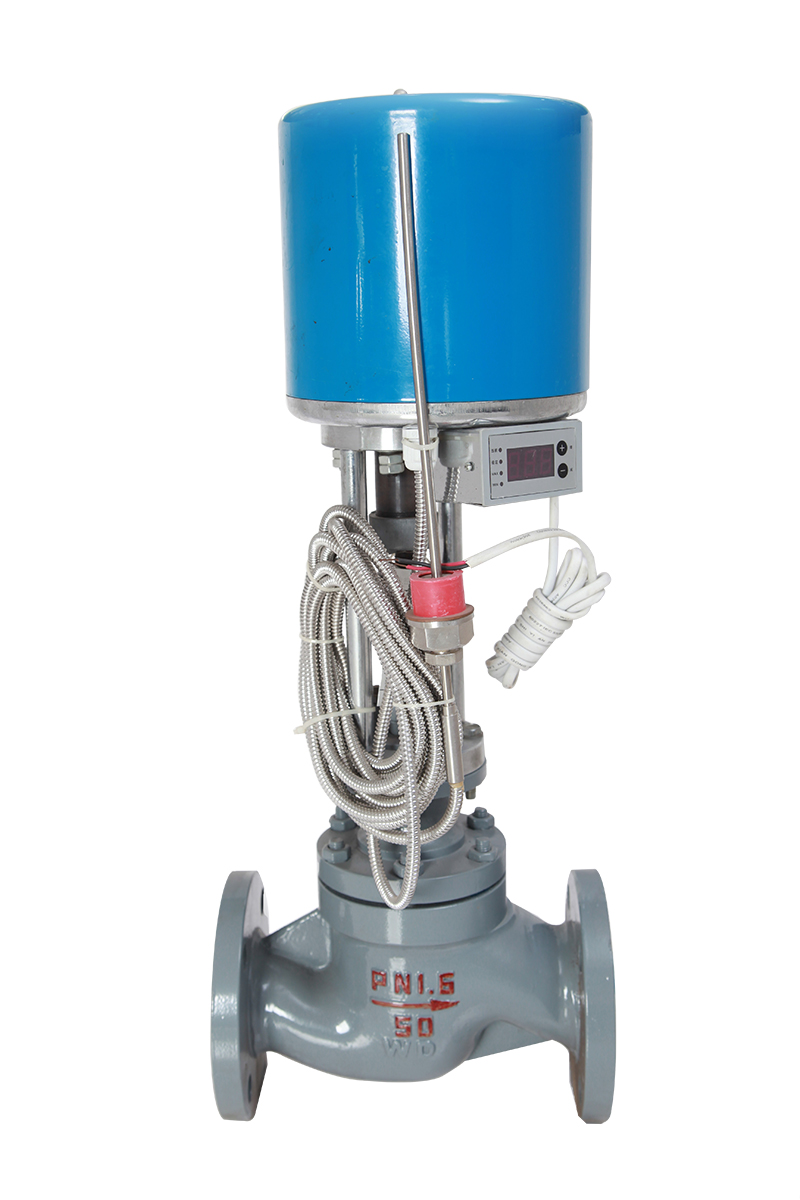

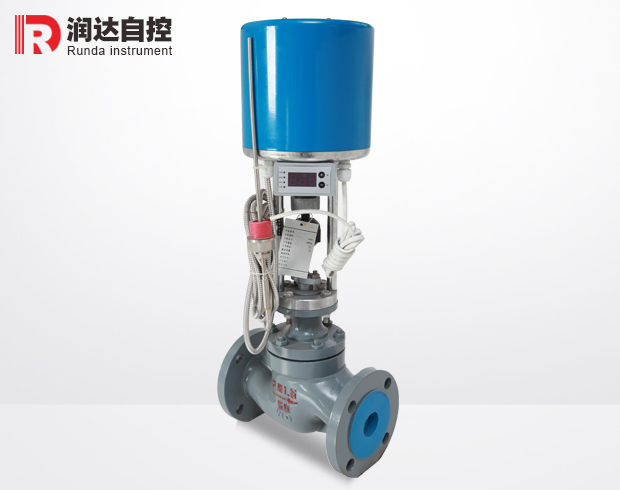

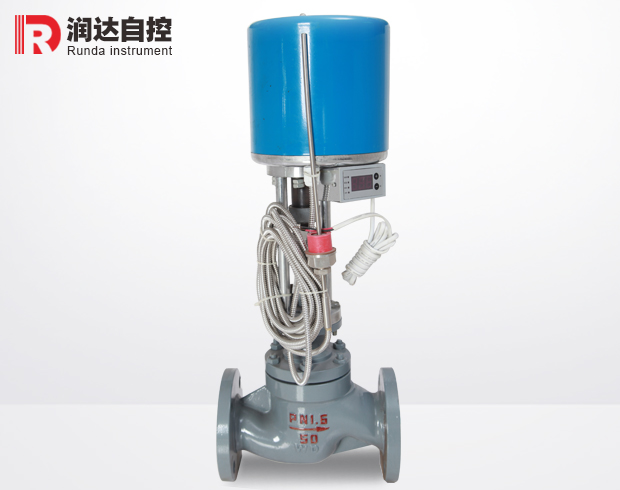

温度调节阀

一、使用说明

温度调节执行器是自力式温控调节阀系列中的执行单元产品之一，执行机构与调节阀本体构成电动调节阀，是工业过程测量和控制系统中温度的执行调节机构；它内置伺服放大器，标准PT100热电阻，以单相220VAC电源为动力，采用永磁电机为驱动电机，微处理数字控制电路和机械传动组合成一种科技创新的智能化仪表。

温度调节执行器具有体积小、重量轻、力矩大、噪声低、精度高、运行平稳、抗干扰性强、防护等级高等优点，被广泛应用于楼宇、化工、轻纺、食品、医药、饮料等部门中。

二、产品特点

本产品为一体式温控执行器。温度控制和显示固定在执行器上，在执行器上设置并显示温度。

1产品功能

1.1自动调整功能：

用户只要设定好温度，执行器就能根据实际的测量温度自动调节阀门的开度大小,或按照设定好的上限，下限温度控制阀门的全开全关。

1.2自诊断功能：

当控制过程热电阻断线时，显示面板上的测量值（PV）显示（———）并故障指示灯亮起，执行器自动关闭。

1.3 一键自整定功能：

 与阀门连接后，用户只要按住AT键4秒，自整定指示灯亮，执行器自动寻找阀门的全关位置，（全开位置由设置参数定位，出厂已设置妥，用户可不进行设置，如需更改可参考：八、用户调试方法中的手动调试说明）完成后回到工作状态，在自整定过程中，按任意键即可取消自整定。

1.4 有手动调节功能

2产品特点：

智能化—以微处理为核心控制器，实现多功能。

一体化—具有机电仪一体化设计思想，结构合理。

轻量化—产品体积小重量也明显减小，另外材料采用轻金属后使执行机构的重量减轻。

操作便—实现设定温度与行程关系自动，大大方便操作人员的烦琐调试。

精度高—传动全部采用小齿隙高精度齿轮，具有效率高、噪声低、寿命长、稳定可靠、无需再加油等特点。具有体积小、精度高、无死区、寿命长等特点，精确反映实时阀位。

电机好—驱动电机采用高性能稀土磁性材料制作的永磁电机，运行平稳。具有体积小、力矩大、抗堵转、控制精度高等特点。

 三、型号规格（见表1）

表1

四、产品结构

温度调节执行器主要是由相互隔离的电器控制部分和齿轮传动部分组成，电机作为连接两隔离部分的中间部件。电机按控制要求输出转矩通过多级正齿轮传递到梯形丝杆上，丝杆通过杆螺纹变换转矩为推力。因此杆螺纹必须自锁并且将直线行程通过与阀门的适配器传递到阀杆。执行机构出轴带有—个防止转动的止转锁定装置，出轴的径向锁定装置也可以做动位置指示器。

执行机构电器部件布线严谨并与传动部件完全隔离，提高了执行机构的可靠运行，传动部件采用 CNC 加工的小齿隙密封齿轮传动，具有效率高、噪音低、寿命长、稳定可靠、不会因工艺环境介质入口压力波动而造成执行机构共振等特点。

五、主要技术参数

（1）执行机构应在下列条件下正常工作：

a)环境温度：-10℃～70℃；

b)相对湿度：≤95%；

c)大气压力：86KPa～106Kpa;

d)周围环境中无起腐蚀作用的介质。

（2）电源电压：AC 220V/50Hz。

（3）基本误差：±2℃。

（4）输入温度范围：0～240℃。

（5）防护等级：IP67
