新安装液体涡轮流量计管道前后布局图

水流量计量如何测量无误，液体涡轮流量计的整体安装方法可解决相关问题：

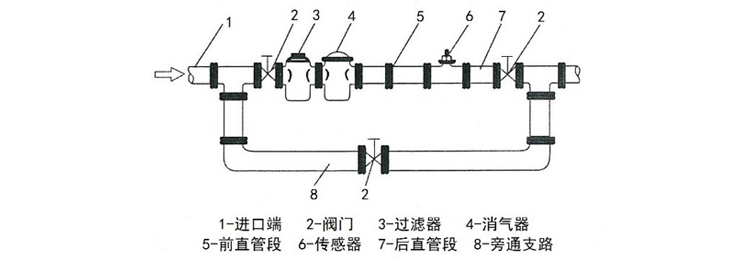

液体涡轮流量计的安装布置简图如下图所示。

                                                     液体涡轮流量计安装示意图

    液体涡轮流量计在出厂时将流量传感器、检测部件、显示仪表等组件分开包装，在现场安装的步骤如下：

    (1) 检查传感器、检测部件、显示仪表的出厂编号（或仪表系数）是否一致，切不可将不同出厂编号（或仪表系数）的组件混合安装，以免影响测量准确度。

    (2) 按安装要求将传感器组件装在管路上。

    (3）在传感器壳体上安装显示仪表组件（整体安装）或者其他检测部件。
